| 型 號： | TP50V2 |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |

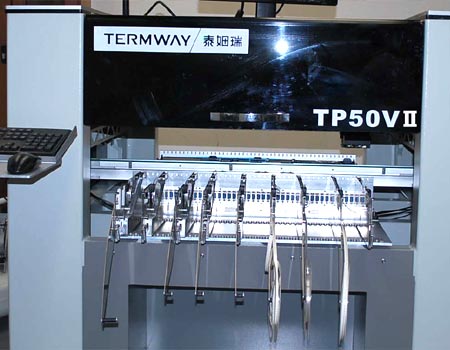

【商品名稱】：全自動視覺貼片機TP50V-II
【生產廠家】：泰姆瑞
【商品規格】：TP50V-II
【商品簡介】：
TP系列貼片機是一款全自動視覺貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比高的全自動貼片設備。本產品適合大部份SMD片狀元件0402, SOIC, PLCC及QFP IC；配置視覺對中系統，滿足高精密度0.5mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，不絲印焊錫膏的方形的PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
【備 注】：
特點：
1．整機采用進口精密方形導軌，有效提高貼片精度。

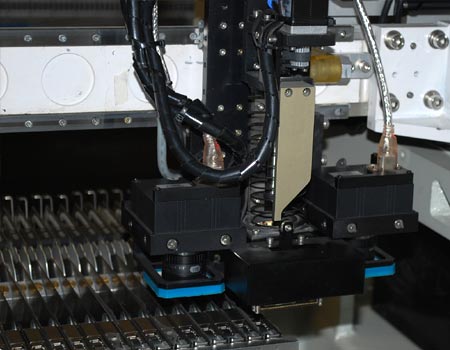

2.整機采用的光學棱鏡配合高清晰工業相機，完成高精密元器件的視覺對位貼裝。
3.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
4.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷使用。
5.標配自動吸嘴更換系統。
6.高性價比全自動貼片機，適合中規模生產及個人使用。

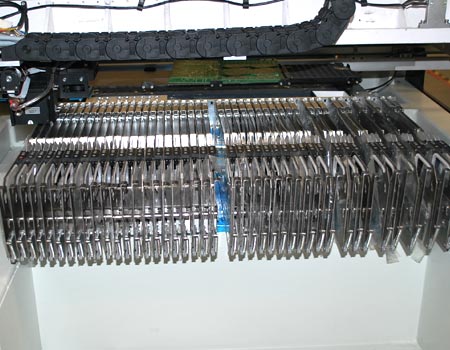

7.標準配置：4套視覺對位系統，5支吸嘴，一套可放置48個8MM喂料器的喂料器底盤。
8.整機傳動采用伺服電機配合高精密滾珠絲桿實現，可以完成高精密元器件的重復貼裝。
9.配置不同的喂料器可以滿足不同大小元器件的貼裝要求。
10.整機由專業的工業計算機配合專用軟件控制，方便操作使用。
11.可以非常方便導入電路板CAD數據。
12.可以非常穩定并且方便的完成電路板拼板的編程和貼裝。
13.可以在軟件中顯示拼板中所有坐標點，并對其中的坐標進行微調。來實現高精密的貼裝。
14.可以在軟件中設置各個拼板的間距，并根據間距顯示所有放料坐標，可以在拼板中選擇不貼的拼板。
15.如果電路板加工有質量問題，可以對放料位置進行整體偏移改進。
16.軟件可以實現貼片頭的自動優化功能。
17.軟件中增加了多檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，這樣可以提高機器長期使用的穩定性。
18.整機具備電路板高度的自動檢測功能和元器件拾取失敗的報警功能。有效提高生產質量控制。
標配：
1、 工業計算機1套
2、 貼片頭1組
3、 吸嘴5個

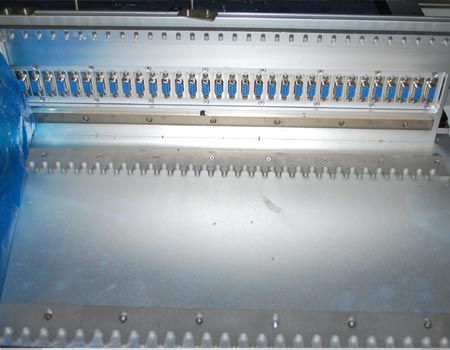

4、 GFTA-48喂料器平臺1套
5、 MARK點識別相機2套
6、 QFP精密工業相機1套
7、 QFP高清晰光源系統1套
選配件：
1、8mm，12mm，16mm，24mm，32mm自動喂料器
2、IC盤式喂料器（GFQN）
3、元器件散料盤（GFSN）
4、吸嘴
5、AQ38底鏡系統（可以貼裝25MM-38MM QFP）
| 最大電路板面積 | 600×300mm |
| 最大移動范圍 | 670×620mm |
| Z軸最大移動范圍 | 100mm |
| 典型貼片速度 | 2000-3200cph |
| 理論最大貼片速度 | 4000cph |
| 貼片精度 | ±0.03mm |
| 對位方式 | 視覺對位 |
| 可以貼裝元器件 | 0402以上阻容件和30mm以下pitch 大于0.5mm的IC(30mm以上的IC可選配) |
| 編程方式 | 自動數據導入/影像學習/鍵盤輸入 |
| 傳動方式 | XY軸采用高精密滾珠絲杠配合精密導軌 |
| 帶式喂料器 | 可選配8mm,12mm,16mm，24mm及32mm喂料器 |
| 短帶喂料器 | 8mm,12mm,16mm,24mm喂料器 |
| 喂料器數量 | 最多可以放置96個8MM GFTA-08S喂料器，前后兩面各放置48個 |
| IC盤數目 | 最多2個 |
| 操作系統 | WINDOWS XP/WIN 7 |
| 壓縮空氣 | 80psi（0.5Mpa），流量大于100L/min，氣源需要外接氣源 |
| 電源 | 220V,50Hz，3Kw |
| 重量 | 620Kg |
| 外形體積 | 1400 × 1350 × 1300mm(不含地腳) |
